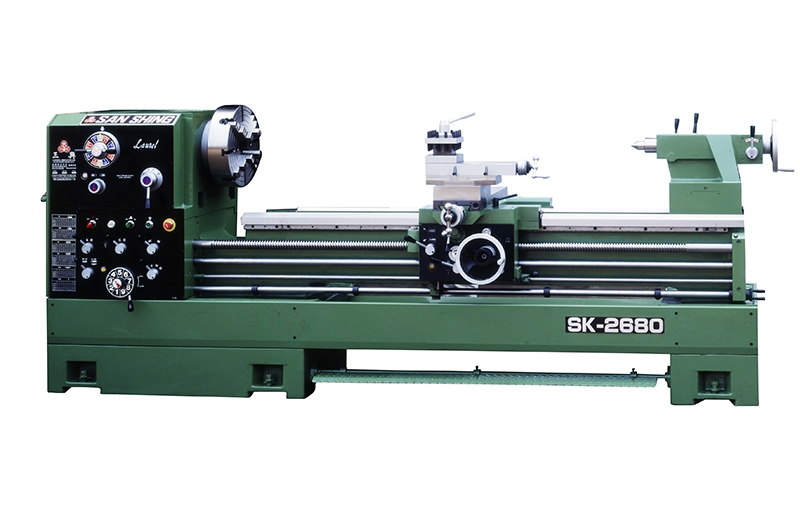

三興重切削車床

規格說明
項目 SK-22 SK-26
機種 SK-2240
SK-2260
SK-2280
SK-22100
SK-22120
SK-22160
SK-22200		 SK-2640
SK-2660
SK-2680
SK-26100
SK-26120
SK-26160
SK-26200
工作範圍
床面上最大旋徑 560mm(22") 660mm(22")
橫送台上最大旋徑 350mm(13") 450mm(13")
凹口上最大旋徑 850mm(33") 950mm(33")
凹口工作物長度 270mm(10-1/2'")
兩心間距離 1000mm(40")~5000mm(200") 1000mm(40")~5000mm(200")
主軸箱
主軸孔端 80mm(3-1/18"),*105mm(4-1/8")(OPT)
主軸鼻端 A2-8,*D1-8(102mm 4")(OPT)
中心針斜度(莫氏) M.T.NO.5
主軸變速範圍 20-1200,*14-800RPM(OPT)
主軸變換段數 12 Changes
進給與車牙
縱向進刀量範圍 0.05-0.7 mm/rev
橫向進刀量範圍 0.025-0.35 mm/rev
英制螺紋(徑節螺紋) 2-28Thread/in, (D.P.4-56)
公制螺紋(模數螺紋) 0.8-14mm/Thread, (M.P.0.5-7)
導螺桿直徑及螺距 45mm(1-3/4")x27.P.I.or P12mm(OPT)
滑座
橫送台移動範圍 365mm 14-3/8"
複式刀座移動範圍 230mm 9"
尾座
心軸直徑 75mm 3"
心軸行程 180mm 7"
頂心斜度 M.T.NO.5
床體
床面寬度 381mm(15")
主馬達 7-1/2HP,10hp,15hp(OPT)
床身長度(cm) L 40 60 80 100 120 160 200
SK 225 275 325 375 425 525 625
裝箱尺寸 (cm)
LxWxH		 SK 280 330 380 420 470 570 670
寬125  高170
重量 (約)
KG		 SK 2300 2600 2850 3150 3450 4100 4750

標準附件
● 連結板 x1個
● 心軸套筒 x1個
● 中心針 x2支
● 刀架螺絲把手 x1個
● 地腳螺栓 x1個
● 工具箱 x 1個
● 三爪夾頭9" x1個
● 中心架 x1個		 特別附件
● 四爪夾頭16" x1個
● 面盤28" x1個
● 斜度裝置 x1組
● 跟刀架 x1個
● 冷卻泵浦 x1組
● 縱向快速移動裝置 x1組
​
