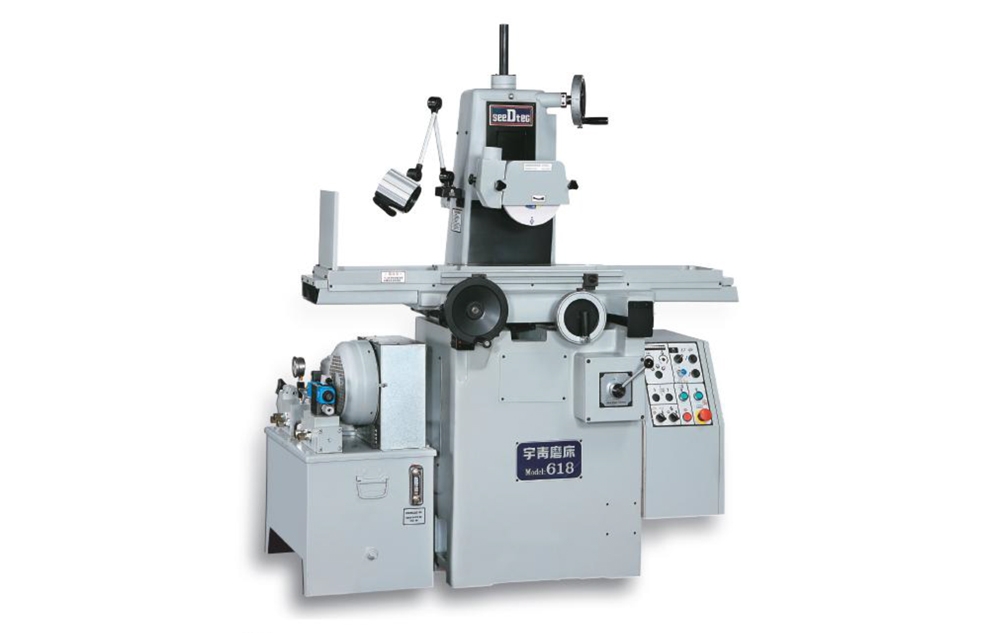

宇青平面磨床

機械規格
項目 規格 / 機型 618 H 618 AH 52 H 52 AH
加工能力 最大研磨面積 (長x寬) 500x150mm 370m/m
工作台台面至主軸心距離 400mm
工作台 工作台台面面積 (長x寬) 465x150mm 365m/m x 150m/m
左右最大行程 550mm 380m/m
前後最大行程 177mm 235mm
T溝 (數量x寬度) 1x17mm 1x17mm
進給 工作台左右移動
　　油壓驅動速度 1~25m/min 1~25m/min
　　手輪每轉 69mm 69mm
鞍座前後移動
　　間歇進給 － 0.15mm~10mm － 0.15mm~10mm
　　連續進給 － 1200mm/min － 1200mm/min
　　手輪每轉 5mm 5mm
　　手輪 (每刻度) 0.02mm 0.02mm
主軸頭上下移動
　　手輪每轉 1mm 1mm
　　手輪 (每刻度) 0.005mm 0.005mm
　　上下快速進給 220mm/min (OPT.) 300mm/min (OPT.)
主軸與砂輪 主軸馬力 1.5HP 1.5HP
主軸轉速 (50/60HZ) 2850/3450RPM 2850/3450RPM
砂輪直徑 (50/60HZ) Ø205mm / Ø180mm Ø205mm / Ø180mm
砂輪孔徑 Ø31.75mm Ø31.75mm
馬達 油壓 2HP x 4P 2HP x 4P
前後自動進給 － 25W － 40W
上下快速進給 25W (OPT.) 80W
  佔地空間 (長x寬x高) 211x130x180cm 211x154x170cm
機器重量 (約) 930kgs 1247kgs
裝箱尺寸 (長x寬x高) 192x112x196cm 196x170x202cm

*本公司保留隨時修改上述規格、機器外觀、尺寸等權利，不另行通知。
