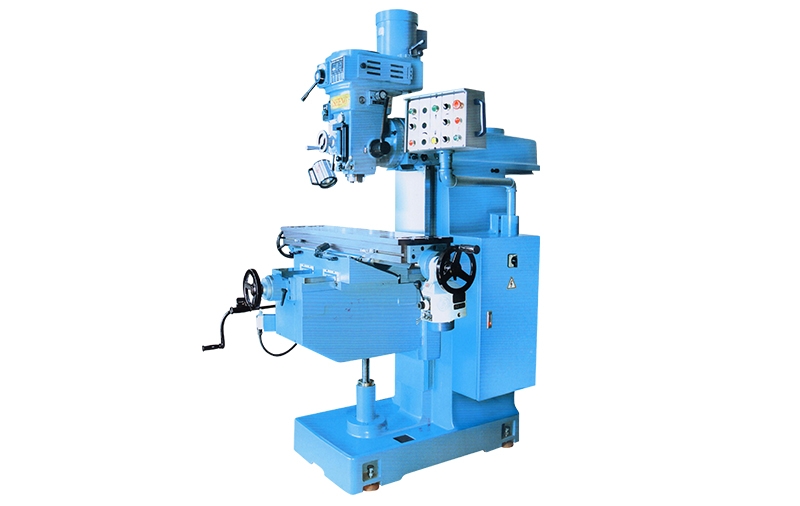

億昇精密銑床

機械規格
機型 YS-168S YS-168F YS-168V
主軸
回轉速度 63~3600 rpm16段變速 40~4000 rpm變頻器驅動變速 70~3800 rpm機械式無段變速
端孔斜度 NST #40 NST #40 NST #40
左右傾斜角度 45° (R&L) 45° (R&L) 45° (R&L)
伸出臂行程 410mm 410mm 410mm
昇降套行程 140mm 140mm 150mm
主軸端至工作台面距離 0~525mm 0~525mm 0~550mm
主軸中心至機身距離 235~645mm 235~645mm 235~645mm
主軸自動押送速度 0.035/0.07/0.14mm(每轉一圈) 0.035/0.07/0.14mm(每轉一圈) 0.15/0.04/0.08mm(每轉一圈)
工作台
工作台尺寸 (長X寬) 1200X290mm 1200X290mm 1200X290mm
左右行程 660mm 660mm 660mm
前後行程 360mm 360mm 360mm
昇降行程 4000mm 400mm 400mm
T 形槽 (寬X槽數X間距) 16X3X72mm 16X3X72mm 16X3X72mm
左右自動押送速度
左右快速押送速度
昇降快速押送 1150mm/min 1150mm/min 1150mm/min
電動機
主軸 3.7kw(5HP) 3.7kw(5HP) 3.7kw(5HP)
昇降座 0.75kw(1HP) 0.75kw(1HP) 0.75kw(1HP)
潤滑泵 150w 150w 150w
電磁泵浦 25w 25w 25w
機械重量及包裝
外觀尺寸 1800X1650X2400mm 1800X1650X2400mm 1800X1650X2400mm
裝箱尺寸 1700X1700X2150mm 1700X1700X2150mm 1700X1700X2150mm
淨重 1680kgs 1680kgs 1640kgs
毛重 2000kgs 2000kgs 1960kgs
工作物負載 600kgs 600kgs 600kgs

標準附件
● 拉捍
● 工具箱及工具
● 前後擋屑板
● 石英燈
● 主軸簡易攻牙裝置
● 主軸昇降深度指示錶
● 工作台X軸自動進給
