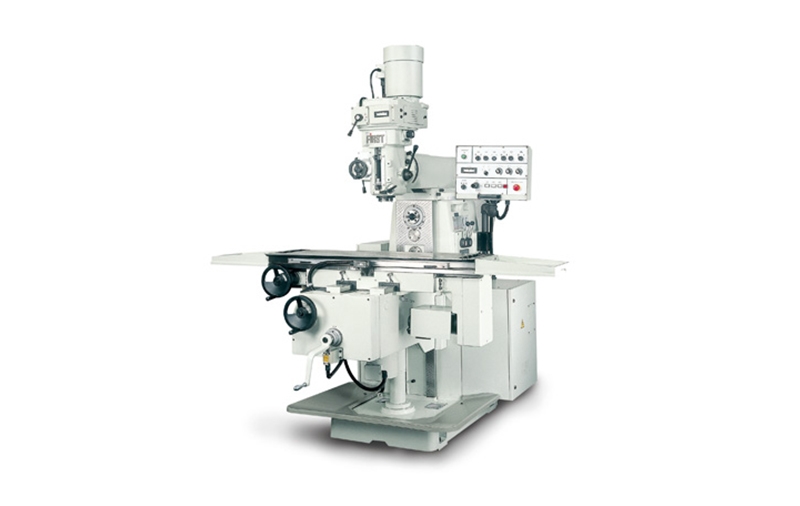

龍昌DC伺服控制型精密銑床

機械規格
型號 LC-205
VS		 LC-205 VN LC-205
VSD		 LC-205
VHS		 LC-205
VHDX		 LC-205 VHDN LC-205 VHD
行程　
左右行程 自動: 815mm (32") / 手動:  835mm(32.8") 835 mm (32.8")
(手動最大值)		 自動:
815mm (32")/
手動: 835mm(32.8")		 835 mm (32.8")
(手動最大值)
前後行程 380 mm (15")
上下行程 460 mm (18") 435 mm (17.12")
工作台
工作台尺寸 1,300 mm X 300 mm (51" X 11.8")
工作台至地面距離 A01 935 - 1,395 mm (36.8 - 54.9") 935 - 1,370 mm (36.8 - 53.9")
工作台最大荷重 200 Kg
T 型槽 (槽數 x 寬度 x 間距) 3 X 15.875 mm X 63.5 mm
機械尺寸
長 A02 2,400 - 2,870 mm (94.5 - 113")
寬 A03 2160 mm (85")
高 A04 2,310 (90.9")
機械重量 1,800 kgs (3,960 lbs) 2,010 kgs (4,422 lbs)
冷卻幫浦 O 1/8 HP
立主軸
機頭型式 20 VS 20 VN 2 G 20 VS 20 VS 20 VN 2 G
頭部迴旋角度(左右/90°) B01 V V V V V V V
頭部迴旋角度(前後/45°) B02 V V O V O O O
主軸鼻端至工作台面 B03 80~540mm  80~540 mm 40~500 mm 115~550mm 115~550 mm 75~510 mm 75~510 mm
(3-21.3") (3-21.3") (1.5-19.6") (4.5-21.7") (4.5-21.7") (2.9-20") (2.9-20")
主軸鼻端至立柱面 B04 355~825 mm (14"~32.5") 355~825 mm (14"~32.5")
伸縮臂行程 B05 470 mm (18.5") 470 mm (18.5")
伸縮臂迴旋角度 360° 360°
左右進給
左右進給 O 22~690mm (0.8"~27.2")/ min O 22~690mm (0.8"~27.2")/ min
左右快速進給 2100mm (82.7")/ min 2100mm (82.7")/ min
上下進給 800mm (31.5")/ min 800mm (31.5")/ min
左右進給馬達 1, (2) HP / 4 (8) P 1, (2) HP / 4, (8) P
上下進給馬達 1.5 HP 6P 1.5 HP 6P
左右進給馬達 (DC Servo/ 4.5Nm) X X V X V V V
前後進給馬達 (DC Servo/ 4.5Nm) X X V X V V V
橫主軸　
主軸轉速 50 HZ X 45~980 rpm (6 段)
60 HZ X 55~1,180 rpm (6 段)
馬達 X 5 HP 4P
主軸端孔錐(斜)度 X NST 40
主軸中心至工作台 C01 X -25~410 (-1"~16.1")
主軸中心至伸縮臂  C02 X 146 (5.7")
主軸中心至立柱面 C03 X 28 (1.1")

* 以上規格 因選擇配備不同 可能會有所差異。 規格若有變更 恕不另行通知。
V: 標準 ; O: 選配 ; X: 不提供
