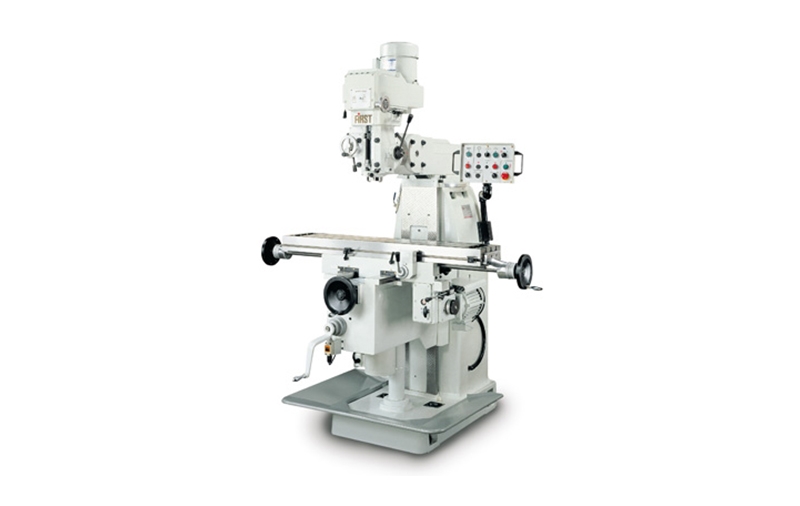

龍昌立式精密銑床

機械規格
型號 LC-20 VSG LC-20 VGN LC-20 VGA LC-20 VHS LC-20 VHN LC-20 VHA
行程
左右行程 800 mm (31.5") / 選配: 920mm (36.2")
前後行程 415 mm (16.3")
上下行程 460 mm (18") 435 mm (17.1")
工作台　
工作台尺寸 1,300 mm X 260 mm (51" X 10") / 選配: 1,420mm (56")
工作台至地面距離 A01 910 - 1,370 mm (35.8 - 53.9") 925 - 1,360 mm (36.4 - 53.5")
工作台最大荷重 200 Kg
T 型槽 (槽數 x 寬度 x 間距) 3 X 15.875 mm X 63.5 mm (3 X 0.625" X 2.5")
機械尺寸　
長 A02 2,110 - 2,580 mm (83.1 - 101.6")
寬 A03 1,900 mm (74.8")
高 A04 2,270 (89.4")
機械重量 1,800 kgs (3,960 lbs) 2,010 kgs (4,422 lbs)
冷卻幫浦 O 1/8 HP
立主軸 　 　
機頭型式 20 VS 20 VN 2 G 20 VS 20 VN 2 G
頭部迴旋(左右/90°) B01 V V V V V V
頭部迴旋角度(前後/45°) B02 V V V V V V
主軸鼻端至工作台面 B03 80~540mm (3.1"~21.3") 115~550mm (4.5"~21.7")
主軸中心至立柱面 B04 355~825 mm (14"~32.5") 255~725mm (10"~28.5") 355~825 mm (14"~32.5") 255~725mm (10"~28.5")
伸縮臂行程 B05 470 mm (18.5")
伸縮臂迴旋角度 360°
左右進給
左右進給  22~690mm (0.8"~27.2")/ min
左右快速進給 2100mm (82.7")/ min
上下進給 800mm (31.5")/ min
左右進給馬達 1 / 0.5 HP  4 / 8 P
上下進給馬達 1.5 HP 6P
<橫主軸
主軸轉速 50 HZ X 45~980 rpm (6段)
60 HZ  X 55~1,180 rpm (6段)
馬達 X 5 HP 4P
主軸端孔錐(斜)度 X NST 40
主軸中心至工作台 C01 X  -25~410 mm (-1~16.1")
主軸中心至伸縮臂 C02 X 146 mm (5.7")
主軸中心至立柱面 C03 X 28 mm (1.1")

* 以上規格 因選擇配備不同 可能會有所差異。規格若有變更 恕不另行通知。
V: 標準 ; O: 選配 ; X: 不提供
