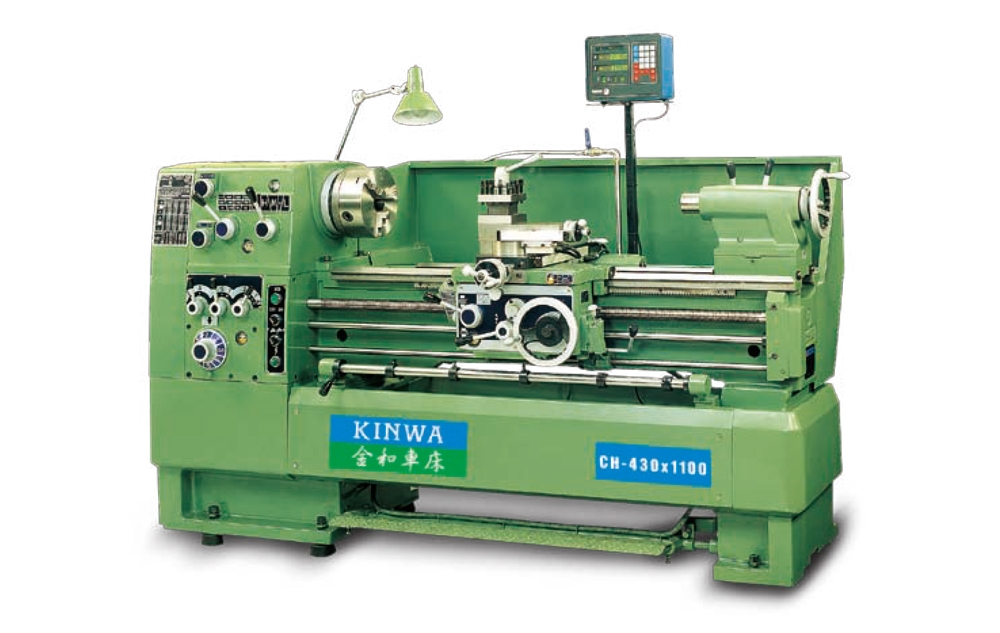

金和高速車床

項目 Item   CH-400 CH-430 CH-530
容量
Capacity		 床面上旋徑 Swing over bed 406mm 432mm 532mm
鞍面上旋徑 Swing over carriage 238mm 268mm 368mm
凹口上旋徑 Swing over gap 580mm 610mm 710mm
從面板上算起凹口長度
Width of gap in front of face plate		   150mm
兩心間距離 Distance between centers (A1-6,A2-6) 767, 1067, 1667mm
床面寬度 Width of bed 300mm
車刀台行程 Stroke of tool post 145mm
橫向滑座行程 Stroke of cross slide 265mm
主軸箱
Headstock		 主軸孔徑 Spindle bore 51mm 58mm (78mm) (選購)
主軸孔及中心針斜度 Taper of spindle bore & center MT6xMT4
主軸鼻端 Spindle nose A1-6,D1-6 (A2-6) (選購)
主軸速度變換數 Number of spindle speeds 8 12
  主軸速度 Spindle speed (60HZ)   70,110,180,290,
430,690,1125,
1800rpm		 ø58mm:35,52,75,110,160,230,330, 490,650,950,1350,2000rpm
ø78mm:29,43,62,90,130,190,275, 405,540,790,1120,1650rpm
螺紋和進給
Threading & Feeds		 進給變換數 Number of feeds 36
縱向進給範圍 Range of longitudinal feeds  公制 metric   0.07~0.50mm/rev 0.037~1.04mm/rev  (P=6mm) 0.035~0.98mm/rev  (4TPI)
橫向進給範圍 Range of cross feeds 1/2 縱向進給 Half of longitudinal feeds
導螺桿直徑 Leadscrew diameter 35mm
導螺桿螺距 Leadscrew pitch 4TPI , P=6mm
英制螺紋範圍 Range of inch pitches 4~42TPI(36 Kinds) 2~72TPI(44 Kinds)
公制螺紋範圍 Range of metric pitches 0.4~7.0mm (36 Kinds)   0.2~14 mm(39 Kinds)
尾座
Tailstock		 心軸移動量 Quill stroke 170mm
心軸直徑 Quill diameter 60mm
心軸斜度 Quill taper MT#4
馬達
Motor		 主軸馬達(30分) Main motor (30 min.) 5HP (7.5HP) (選購)
切削液馬達 Coolant pump motor 1/8HP
機械尺寸
Machine dimension		 機械高度 Height 1400mm
佔地面積 Floor space 2000,2300,2900×1000mm
機械重量 Weight 1450,1550kgs 1500,1600,1800kgs 1600,1700,1900kgs

標準配備及附件
● 9"三爪夾頭
● 主軸套筒
● MT6xMT4
● 中心針(MT4) 2只
● 水平調整螺絲
● 調整工具及工具箱
● 馬達5HP/4P
● 中心架
● 7"，9" 連接盤
● 切削油裝置
● 縱送多段自動定寸裝置
● 工作燈		 特別配備及附件
● 跟刀架
● 面板 (350mm)
● 四段微調定位器
● 斜度附件
● 四爪夾頭
● 後刀架
● 馬達7.5HP/4P
● 大擋板
● 鑽孔裝置
● 主軸孔徑78mm (CH430/530機型)
