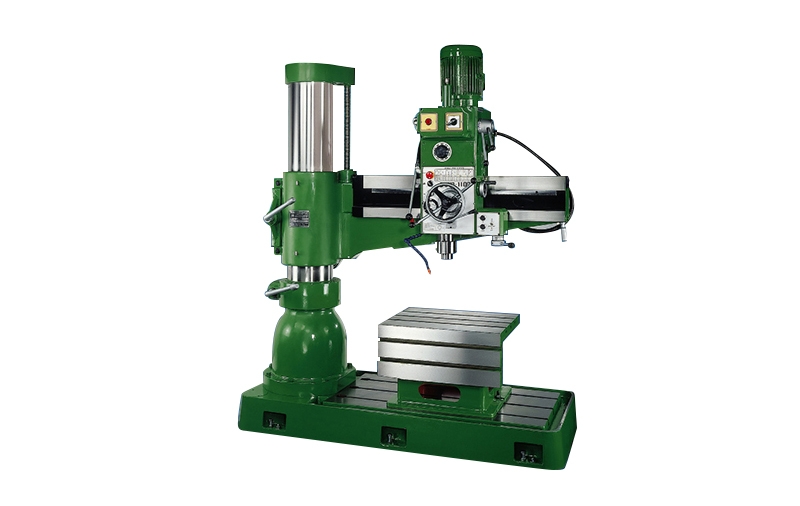

機械規格 單位/mm
機 型 | TPR-720A | TPR-820A | TPR-920A | TPR-1100 | TPY-1230 | 速查碼 | ||
大柱直徑 | 210 | 260 | 300 | A | ||||
主軸中心至機柱表面距離,最大 | 750 | 850 | 950 | 1100 | 1170 | D+C | ||
主軸中心至機柱表面距離,最小 | 220 | 280 | 340 | C | ||||
主軸頭在旋臂上水平移動行程 | 530 | 630 | 730 | 820 | 890 | D | ||
主軸末端至底座加工距離,最大 | 1060 | 1210 | 1270 | 1370 | E | |||
主軸末端至底座加工距離,最小 | 260 | 350 | 470 | 490 | F | |||
旋臂在機柱上垂直升降行程 | 580 | 640 | 570 | 630 | E-F-I | |||
箱型工作檯有效工作範圍 | 600×445×380 | 635×520×415 | 635×520×415 | L×K×H | ||||
底座尺寸(長x寬x高) | 1260×640×160 | 1725×715×180 | 1725×715×180 | R×S×Q | ||||
主軸孔錐度(莫氏番號) | MT#4 | |||||||
主軸垂直行程 | 220 | 230 | 250 | I | ||||
主軸轉速(回轉速/分數x段數) | 88 , 154 , 282 , 455 , 796 , 1500×6段 | 44-1500×12段 | 44-1500×12段 | |||||
主軸進刀速(MM/轉x段數) | 0.05 , 0.09 , 0.15×3段 | 0.05 , 0.09 , 0.15 ×3段 | 0.05 , 0.09 , 0.15 ×3段 | |||||
主軸驅動馬達馬力數 | 2HP | 3馬力變極馬達 | 3馬力變極馬達 | |||||
旋臂升降馬達馬力數 | 1HP | 1HP | 1HP | |||||
機柱‧旋臂‧夾緊裝置馬力數 | 1HP | |||||||
冷卻泵浦馬達馬力數 | 1/8 HP | 1/8 HP | 1/8 HP | |||||
齒輪箱頂端至地面距離,最大 | 2170 | 2320 | 2530 | 2780 | M | |||
機柱帽蓋頂端至地面高度 | 1850 | 2010 | 2000 | 2060 | G | |||
單機淨重(約) | 1120公斤 | 1200公斤 | 1250公斤 | 1800公斤 | 2100公斤 | |||
裝箱後毛重(約) | 1250公斤 | 1340公斤 | 1400公斤 | 1950公斤 | 2300公斤 | |||
裝箱尺寸(長x寬x高) | 1680×826×2160 | 1680×826×2190 | 1806×864×2210 | 1880×864×2210 | 2035x995x2240 | |||
工作能力 | 鑽孔 | 中碳鋼 | 32Ø | 42Ø | 42Ø | |||
鑄鐵 | 50Ø | 55Ø | 55Ø | |||||
攻牙 | 中碳鋼 | 25Ø | 25Ø | 25Ø | ||||
鑄鐵 | 32Ø | 35Ø | 35Ø |
機 型 | TC-1250H | TC-1600H | TPR-1600H | TPR-2000H | TPR-C2500 | 速查碼 | ||
大柱直徑 | 300 | 320 | 432 | 432 | 550 | A | ||
主軸中心至機柱表面距離,最大 | 1250 | 1600 | 1580 | 2000 | 2500 | D+C | ||
主軸中心至機柱表面距離,最小 | 360 | 350 | 440 | 490 | 500 | C | ||
主軸頭在旋臂上水平移動行程 | 890 | 1250 | 1140 | 1510 | 2000 | D | ||
主軸末端至底座加工距離,最大 | 1345 | 1420 | 1600 | 1900 | 2000 | E | ||
主軸末端至底座加工距離,最小 | 441 | 465 | 380 | 500 | 550 | F | ||
旋臂在機柱上垂直升降行程 | 630 | 680 | 850 | 1100 | 1000 | E-F-I | ||
箱型工作檯有效工作範圍 | 635x520x420 | 630x500x500 | 700x500x400 | 1000x800x500 | 1000x800x560 | L×K×H | ||
底座尺寸(長x寬x高) | 1785x785x190 | 2550x970x200 | 2480x1050x210 | 2908x1102x250 | 3520x1400x320 | R×S×Q | ||
主軸孔錐度(莫氏番號) | MT#5 | MT#5 | MT#5 | MT#5 | MT#6 | |||
主軸垂直行程 | 270 | 270 | 370 | 370 | 450 | I | ||
主軸轉速(回轉速/分數x段數) | 56-1450x12段 | 56-1450x12段 | 40-1920x12段 | 35-1890x12段 | 16-1250x16段 | |||
主軸進刀速(MM/轉x段數) | 0.06,0.10,0.20×3段 | 0.06,0.10,0.20×3段 | 0.07-0.96x6段 | 0.07-0.96x6段 | 0.04,3.20x16段 | |||
主軸驅動馬達馬力數 | 5馬力變極馬達 | 5馬力變極馬達 | 7-1/2HP | 7-1/2HP | 10HP | |||
旋臂升降馬達馬力數 | 1HP | 2HP | 2HP | 3HP | 5HP | |||
冷卻泵浦馬達馬力數 | 1/8 HP | 1/8 HP | 1/8 HP | 1/8 HP | 1/4 HP | |||
齒輪箱頂端至地面距離,最大 | 2645 | 2760 | 3170 | 3470 | 3990 | M | ||
機柱帽蓋頂端至地面高度 | 2080 | 2186 | 2660 | 2960 | 3850 | G | ||
單機淨重(約) | 2300公斤 | 3300公斤 | 4600公斤 | 5600公斤 | 11000公斤 | |||
裝箱後毛重(約) | 2500公斤 | 3800公斤 | 5100公斤 | 6600公斤 | 12500公斤 | |||
裝箱尺寸(長x寬x高) | 2060x995x2240 | 2670x1120x2410 | 2850x1400x2940 | 3105x1400x3300 | 4000x1600x3850 | |||
工作能力 | 鑽孔 | 中碳鋼 | 50Ø | 50Ø | 65Ø | 65Ø | 80Ø | |
鑄鐵 | 60Ø | 60Ø | 70Ø | 70Ø | 100Ø | |||
攻牙 | 中碳鋼 | 40Ø | 40Ø | 50Ø | 50Ø | 65Ø | ||
鑄鐵 | 50Ø | 50Ø | 60Ø | 60Ø | 75Ø |
