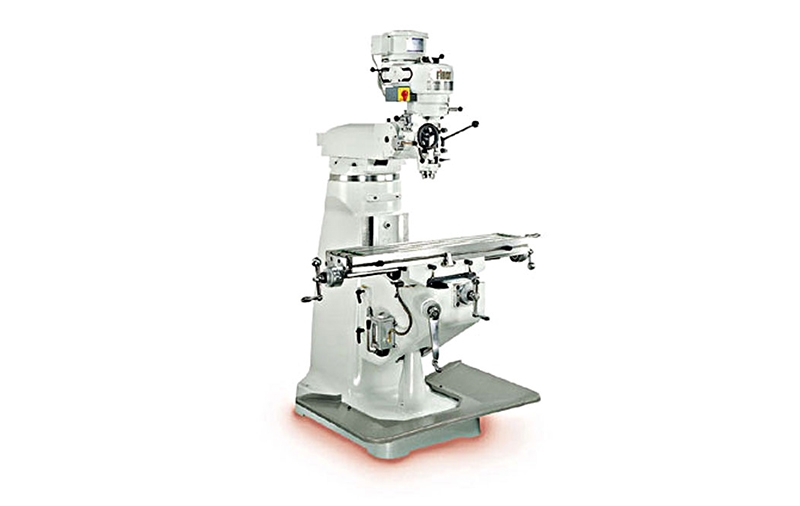

龍昌立式砲塔銑床
機械規格
配備
* 以上規格 因選擇配備不同 可能會有所差異。 規格若有變更 恕不另行通知。
V: 標準 ; O: 選配 ; X: 不提供
| 型號 | LC-1 1/2 VS | LC-1 1/2 TM |
| 行程 | ||
| 左右行程 | 762 mm (30") / 選配: 966 mm (38") | 762 mm (30") / 選配: 966 mm (38") |
| 前後行程 | 305 mm (12") | 305 mm (12") |
| 上下行程 | 406 mm (16") | 406 mm (16") |
| 工作台 | ||
| 工作台尺寸 | 1,067 mm X 230 mm (42" X 9") / 選配: 1,270mm (50") | 1,067 mm X 230 mm (42" X 9") / 選配: 1,270mm (50") |
| 工作台至地面距離 | 820 ~ 1,226 mm (32.3 ~ 48.3") | 820 ~ 1,226 mm (32.3 ~ 48.3") |
| 工作台最大荷重 | 200 Kg | 200 Kg |
| T 型槽 (槽數 x 寬度 x 間距) | 3 X 15.875 mm X 63.5 mm (3 X 0.625" X 2.5") | 3 X 15.875 mm X 63.5 mm (3 X 0.625" X 2.5") |
| 機械尺寸 | ||
| 長 A02 | 1,600 ~1,905 mm (63 ~ 75") | 1,600 ~1,905 mm (63 ~ 75") |
| 寬 A03 | 1,467 mm (57.8") | 1,467 mm (57.8") |
| 高 A04 | 2,100 mm (82.7") | 2,000 mm (78.7") |
| 機械重量 | 1,010 kgs (2,222 lbs) | 1,010 kgs (2,222 lbs) |
| 冷卻幫浦 | O | O |
| 立主軸 | ||
| 機頭型式 | VS | TM |
| 頭部迴旋(左右/90°) B01 | V | V |
| 頭部迴旋(前後/45°) B02 | +45° ~ -38° | ±45° |
| 主軸鼻端至工作台面 B03 | 0 ~ 469 mm (0 ~ 18.5") | 0 ~ 469 mm (0 ~ 18.5") |
| 主軸中心至立柱面 B04 | 171~ 476 mm (6.75"~18.75") | 171~ 476 mm (6.75"~18.75") |
| 伸縮臂行程 B05 | 305 mm (12") | 305 mm (12") |
| 伸縮臂迴旋角度 | 360° | 360° |
配備
| 機 型 | LC1-1/2VS | LC1-1/2TM |
| X，Y軸C5級滾珠導螺桿(研磨級) | O | O |
| 自動進給 | O | O |
| 8速齒輪箱式進給 | O | O |
| 50" X 9" 工作台 | O | O |
| 光學尺 | O | O |
| 光學尺 | O | O |
| 冷卻系統 | O | O |
| 油盆 | O | O |
| 自動潤滑系統 | O | O |
| 石英工作燈含電器箱 | O | O |
| 4"(100mm) or 7"(178mm) 加高墊 | O | O |
| 氣動鎖刀系統 (立主軸) | O | O |
| 自動攻牙設備 | O | O |
* 以上規格 因選擇配備不同 可能會有所差異。 規格若有變更 恕不另行通知。
V: 標準 ; O: 選配 ; X: 不提供
